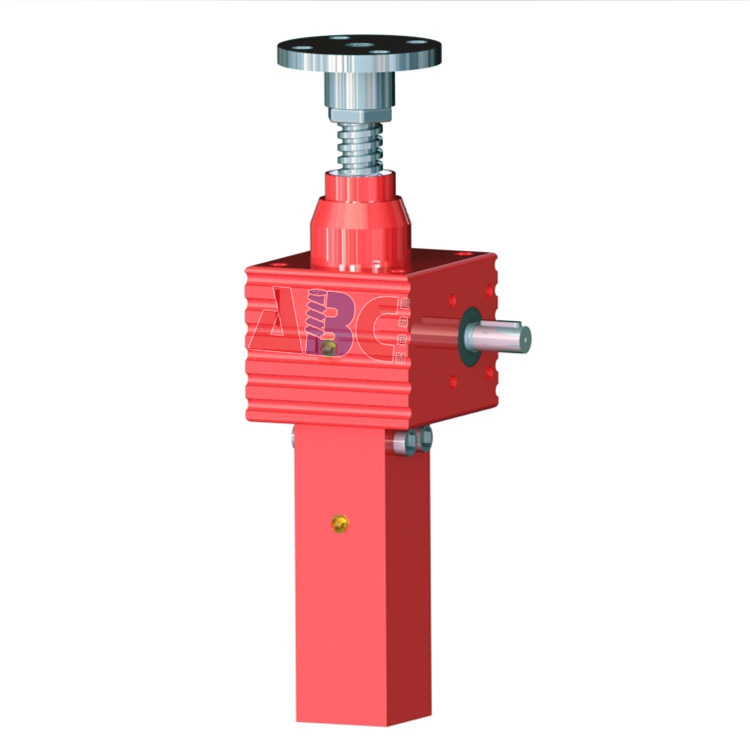

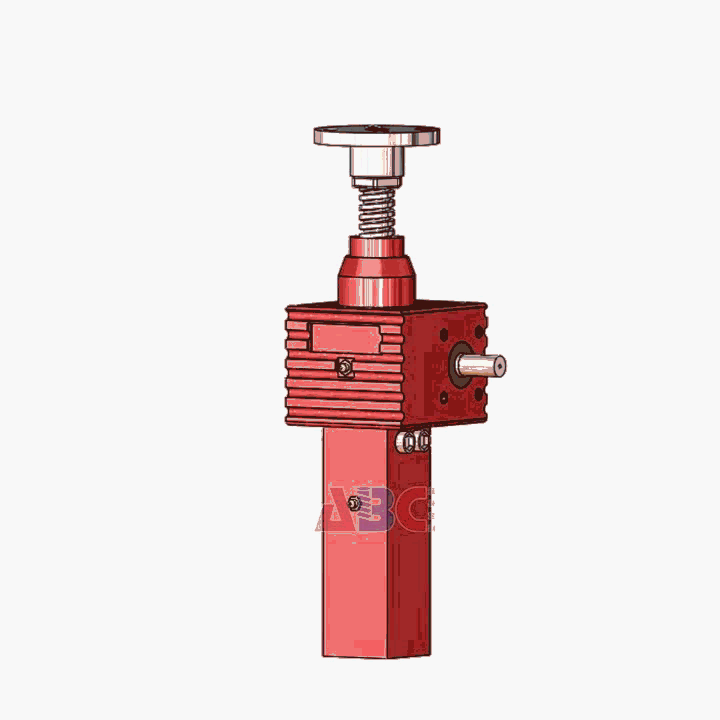

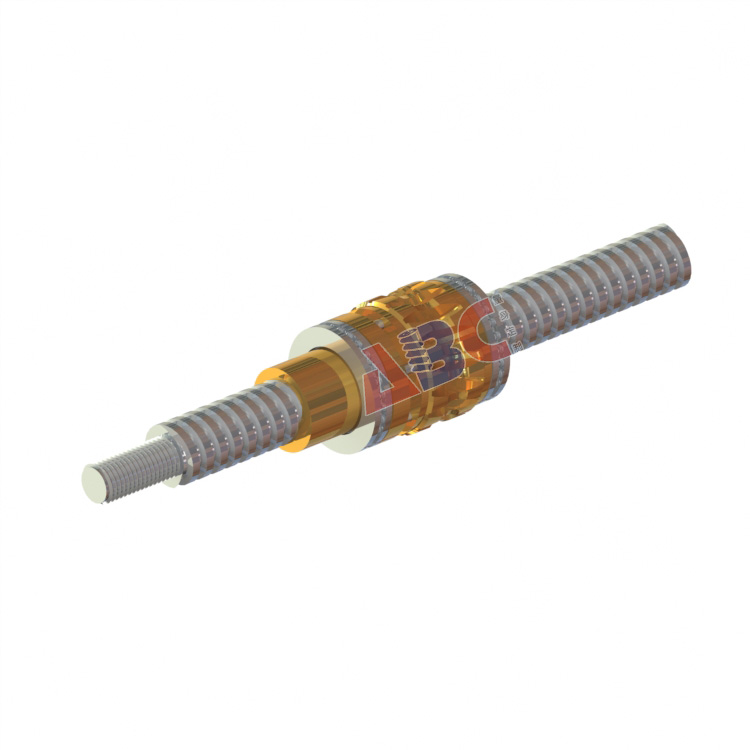

反齿隙丝杆升降机应用在梯形齿螺纹螺母的反向间隙调整。通过预紧力消除丝杠螺母双向移动的齿间隙。调整间隙越小,位置精度越高,但须满足螺母丝杠的合适间隙>0.02mm。安装反齿隙装置将降低传动效率,改变了螺旋升降机的机械参数,应考虑降低工作制。
产品介绍

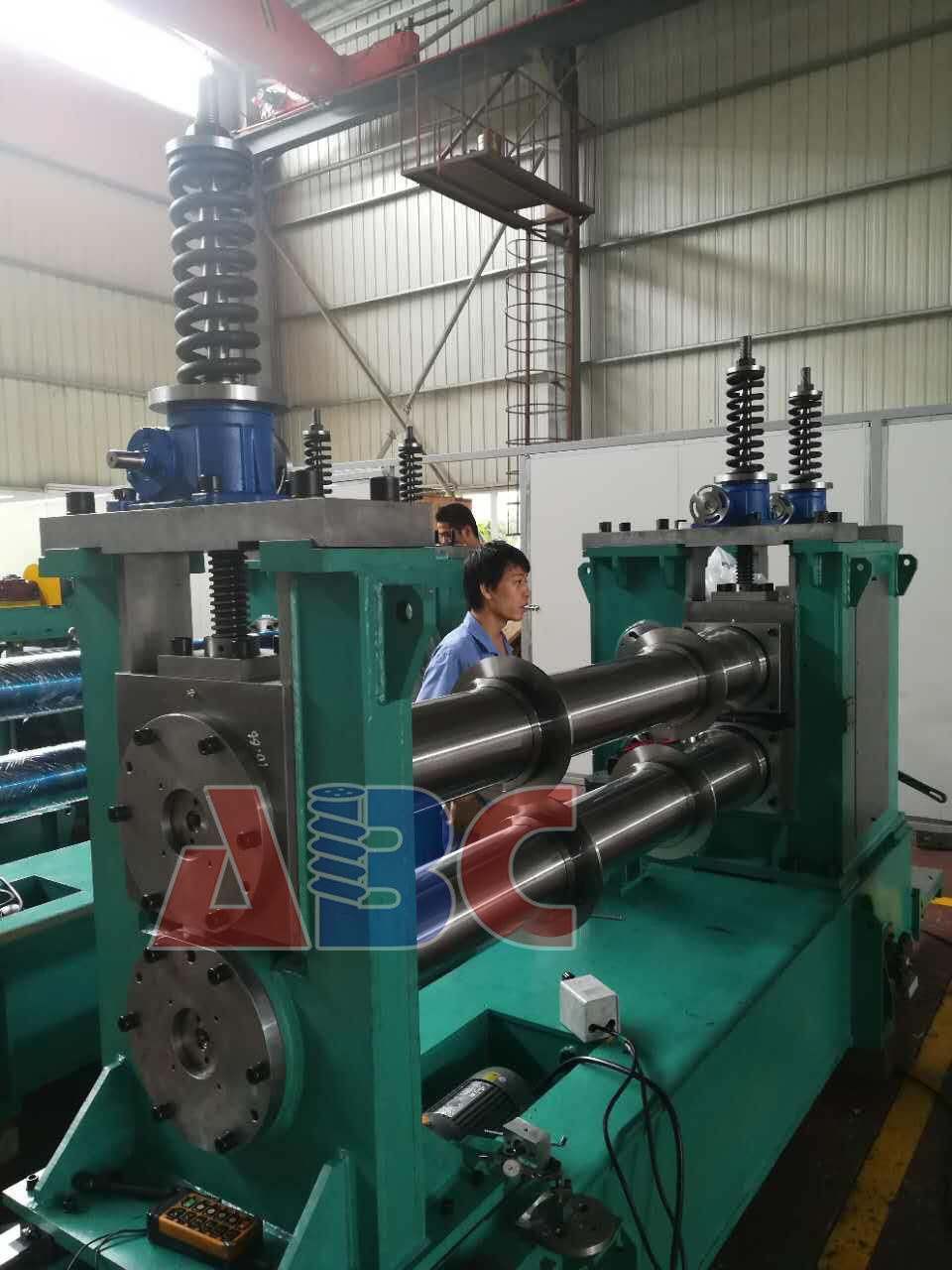

蜗轮蜗杆升降机在许多应用中用于定位负载。然而,当负载方向在操作周期内的拉力和压缩之间交替时,必须保持较高的位置精度,那么就需要特定类型的丝杆升降机。在这种应用中推荐使用反齿隙丝杆升降机,因为它能够减少丝杠和齿轮中的梯形螺纹之间的轴向齿隙到达实际的最小值。

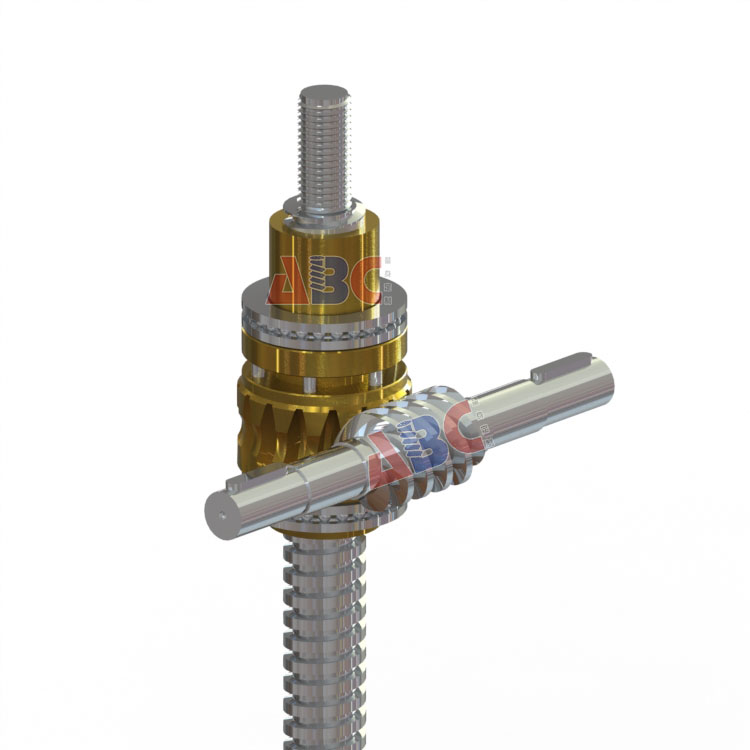

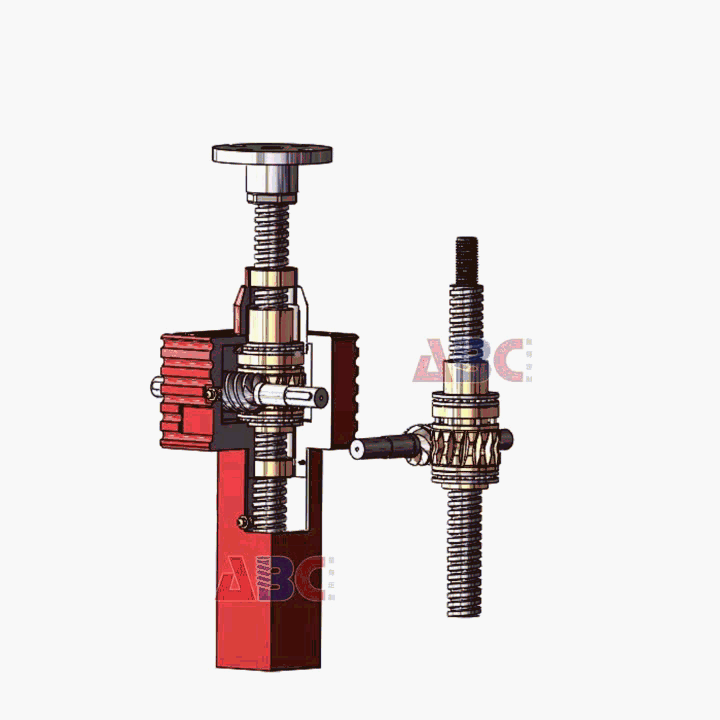

反齿隙丝杆升降机的内部结构是蜗轮与蜗杆为齿轮啮合,蜗轮两端设有轴承,蜗轮底部设有油封,蜗杆上旋接有位于外壳顶端的连接件,连接件外旋接有调节件,调节件外依次旋接有上盖和调节螺母,连接件、调节件、上盖和调节螺母均与蜗轮同心,上盖通过外壁的螺纹与外壳的顶部开口旋接,调节件和螺杆之间封装有轴承和油封;旋动调节螺母时,调节螺母转动近而带动上盖在竖直方向上微动,上盖又通过与之旋接的调节件带动连接件微动,从而实现对螺杆同心度的微调,使得升降机传动更稳定。丝杆与蜗轮内螺母摩擦使用后产生间隙,通过调节螺母的调节,可消除丝杆与螺母的间隙,恢复使用精度,延长使用寿命。
