电动推杆
SJA梯形丝杆升降机
SJA梯形丝杆升降机
SJA梯形丝杆升降机
SJA梯形丝杆升降机

SJA梯形丝杆升降机

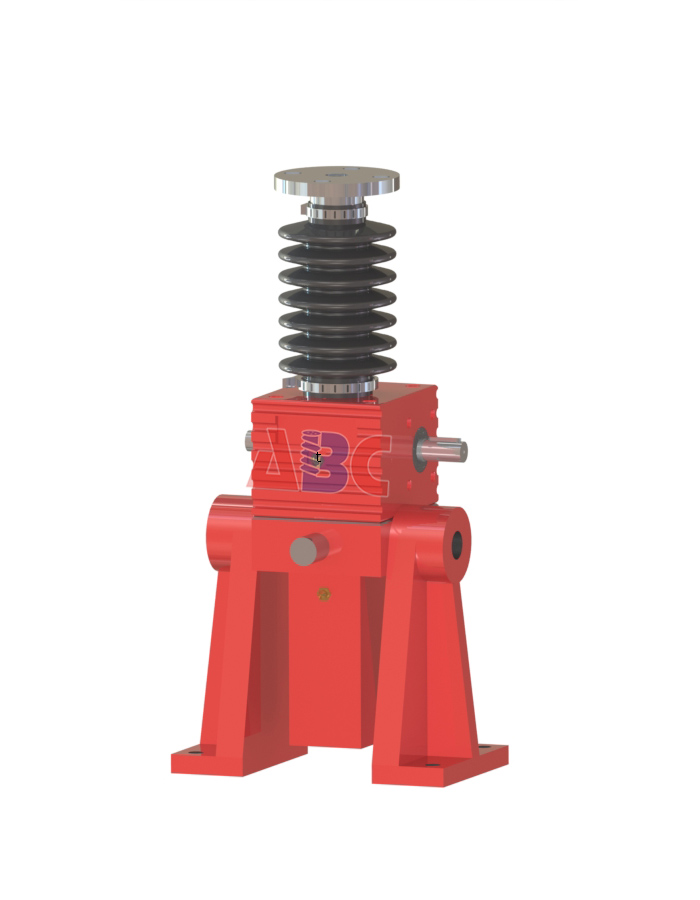

SJA梯形丝杆升降机独有的球墨铸铁凹槽外壳,提高整体性能与外观,方形尾罩,控制丝杠自传,机械同步升降系统,安全螺母设计,检测产品的磨损状况,消除隐患,与减速电机和各式附件模块化组合,满足客户任意要求。

  • 产品详细信息

    产品介绍及特点


    SJA梯形丝杆升降机独特的方形凹槽壳体,加大外壳的散热能力,延长润滑脂使用寿命等。球墨铸铁的外壳材料选择,大幅提高壳体的强度和性能,以及在高温/低温下的广泛应用。方形尾罩设计,控制丝杠不自转。先进的加工设备和加工组装工艺,是高产品质量的保证,先进的设计理念创造了抗冲击能力强,高强度,低噪音,长寿命,体积小的优质产品。模块化组合丰富了产品的组合变化,SJA梯形丝杆螺旋升降机可以直接与电机/减速电机/特殊功能附件任意组合,一体化设计,为客户提供上千种轻而易举的选择。

    1672125524169540.gif  1672125524143270.gif

                                  丝杠运动                                                                      螺母运动


    技术参数


    1、推力范围0.5-200吨。

    2、行程可达3000mm,行程过长时可考虑安装导向机构保持升降机丝杠的稳定性。

    3、工作制可达30%左右,若负载小,可以适当提高工作制。

    4、升降速度<23mm/s,速度最大可到46mm/s。

    5、工作效率<33%时有自锁功能,减速比L1绝对自锁。

    6、精度定位附加反齿装置的精度可到0.05mm。

    7、绝对同步,同一台电机可同时驱动多台螺旋升降机,达到机械同步。

    8、可配编码器、限位开关、防尘罩、安全螺母、减速电机、普通电机、伺服电机、不锈钢材料等。

    9、操作维护简单,噪音低。


    应用范围

    1、 生产流水线中的提升、位移、夹紧、翻转等执行装置
    2、 冶金设备中装置及夹紧,提升和翻转装置
    3、 车辆制造业的举车机、柔性工装及焊接升降机等
    4、 光伏产业单晶硅、多晶硅铸锭炉的升降装置及太阳能发电跟踪装置
    5、 航空航天、国防军事、天文望远镜等遥控执行装置
    6、 升降舞台升降装置
    7、 造船、水利、食品及仓储、铸造等行业、医疗机械、木工机械、食品机械的各种执行机构
    8、 立车和龙门等机床上的提升装置


    优点
    1、刚性好、能准确定位、一般断电后也能自锁;

    2、系统结构简单, 紧凑,适应各种复杂的泵阔、油箱或气源及管路系统等;

    3、噪音小、无流体泄露、对环境污染小,是一种较理想的绿色环保产品;

    4、由于有减速机机构,系统可以实现很小的驱动源传递很大的力矩;

    5、蜗轮丝杆升降机具有机械精密,设计紧凑、耐用、维护时间少和使用寿命长的特点。

    7、使用标准原件,装配简单,省时省力;

    8 、安装简单,运行时间可以更长,由于热星散发更加顺畅,从而延长了润滑周期。


    在受较大振动,冲击负荷时,可能会使自锁功能失效,此时请外加制动装置。


  • 照片



    1669192957152820.jpg     1669193156586997.jpg


  • 视频

  • 案例


  • 下载
    SJA梯形丝杆升降机
    SJA梯形丝杆升降机 PDF格式
  • 相关产品
    SWL梯形丝杆升降机

    SWL系列蜗轮丝杆升降机是一种基础起重部件,具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。广泛应用于机械、冶金、建筑、水利、化工、文体等各种行业。

    JWM梯形丝杆升降机

    JWM梯形丝杆升降机是机械行业中的一种重要起重设备,在众多起重设备中有着重要的地位。JWM梯形丝杆升降机主要部件采用精密梯形丝杆副和高精密蜗轮蜗杆副,使产品在性能和工作寿命上不逊于其他同类产品。

    SJA梯形丝杆升降机

    SJA梯形丝杆升降机独有的球墨铸铁凹槽外壳,提高整体性能与外观,方形尾罩,控制丝杠自传,机械同步升降系统,安全螺母设计,检测产品的磨损状况,消除隐患,与减速电机和各式附件模块化组合,满足客户任意要求。推力范围:500公斤-100吨.

    HK梯形丝杆升降机

    丝杠升降机无噪音,安装方便,使用灵活,寿命长 蜗轮蜗杆升降机 精度高联动丝杆升降平台 专业制造, 承载能力强,效率高,支持非标定制,专业团队精心为您制造每一款适合您的产品丝杆升降平台 。

    SJB滚珠丝杆升降机

    SJB滚珠丝杆升降机采用方形凹糟壳体,加大外壳的散热能力,延长润滑脂使用寿命。球墨铸铁的外壳材料选择,大幅提高壳体的强度和性能以及在高温/低温下的广泛应用。方形尾置设计,控制丝杠不自转。CNC的加工设备和加工组装工艺,是生产高质量产品的前提,精益求精的设计理念创造了抗冲击能力强、高强度、低噪音、长寿命、体积小的产品。

    JWB滚珠丝杆升降机

    JWB滚珠丝杆升降机适用于高速,高频率和高性能的装置中,主要构成部件为精密滚珠丝杆副与高精度蜗轮蜗杆副。均采用高质量滚珠丝杆,产品质量有保障,工作寿命较普通滚珠丝杆提高3倍以上。与梯形丝杆相比,JWB滚珠丝杆升降机速度有很大的提高,能轻松而高速地运转。滚动摩擦提高了整机效率,只须很小的驱动源,就可以产生很大的推动力。

    SWL不锈钢丝杆升降机

    ABC公司制造的SWL不锈钢丝杆升降机整机采用316不锈钢材质,其材质主要特点是高温强度好,可根据客户要求定制加工制作。不锈钢丝杆升降机是专为潮湿、腐蚀和恶劣环境中的定位和提升应用而设计。不锈钢的冶金特性使其即使在很低的温度下也能保持延展性。不锈钢升降机可以确保精确的定位和均匀的提升速度。

    SJA不锈钢丝杆升降机

    ABC公司制造的SJA不锈钢丝杆升降机整机采用316不锈钢材质,其材质主要特点是高温强度好,可根据客户要求定制加工制作。不锈钢丝杆升降机适应用于潮湿和恶劣的环境中工作,具有体积小、重量轻、速比多样化、安装方便、使用灵活等优点

    手动丝杆升降机

    蜗轮丝杆升降机作为一种小巧的丝杆升降设备,动力源的选择也是多种多样的,各种电机都可配置使用,一些吨位较小的还可以装配手轮来手动操作,而且还可以选择电动、手动同时装配,这样在没有电源的情况下也可以继续使用,非常的方便。当使用电力(或发电机)不方便或危险时,手动丝杆升降机是理想的解决方案。手动蜗轮丝杠升降机的工作原理是: 手轮转动蜗杆(也称输入轴),蜗杆带动蜗轮转动,蜗轮带动丝杆或者螺母作上下直线运动。

    电动丝杆升降机

    电动丝杆升降机载重范围广,可自锁,精度高,根据现场使用工况要求可以安装不同驱动源或者电机,例如:伺服电机、防爆电机、异型电机等配套驱动,可实现精准化控制 (可按客户需求定制)

    安全螺母丝杆升降机

    安全螺母丝杆升降机 ,包括主螺母,安全螺母和丝杆,主螺母位于安全螺母上部且两者分别与丝杆螺纹连接,主螺母底面和安全螺母顶面上分别设有对应的槽体和凸台,凸台插入槽体内且凸台外侧侧壁与槽体内部侧壁之间接触构成水平限位结构,凸台端面和槽体底面之间设有固定间隙。可以通过固定间隙直观地观察螺母的磨损程度,在磨损量达到临界值时必须更换承载螺母,以此避免由于螺母的梯形牙被磨穿而对设备造成损坏的危险。

    双U型丝杆升降机

    双U型丝杆升降机又称两端固定式螺旋升降机,双头式蜗轮蜗杆升降机,适用于开闭装置,反转装置;当通过弧线运动负载时,则使用双U型丝杆升降机,例如跟踪天线、铰链门等。—个U 形夹安装在上端,另一个U焊接到下端。根据不同尺寸和双U型设计提供可选附件,例如电机安装座、直角减速机、编码器和限位开关等。

    反齿隙丝杆升降机

    反齿隙丝杆升降机应用在梯形齿螺纹螺母的反向间隙调整。通过预紧力消除丝杠螺母双向移动的齿间隙。调整间隙越小,位置精度越高,但须满足螺母丝杠的合适间隙>0.02mm。安装反齿隙装置将降低传动效率,改变了螺旋升降机的机械参数,应考虑降低工作制。

    调心螺母丝杆升降机

    调心螺母丝杆升降机,又称浮动螺母丝杆升降机、自定心螺母丝杆升降机。有以下几大优点:1.油口或连接螺纹至中央润滑。2.可以连接防尘套。3. 自对准螺母PM可以补偿连接面上小角度误差,可补偿+/3°。 4-较大的油腔增加了维护间隔,延长了使用寿命。

    丝杆升降机同步升降应用案例

    丝杆升降机同步升降平台顾名思义,是一种将丝杆升降机,电机,换向器,减速机等设备通过联轴器、连接杆组合在一起的一种直线运动单元。利用上述机械组合使用,达到举升或者提升物体的动作。这一设计为更多的自动化行业解决了直线运动的问题,为工程师提供更多的设计空间和理念。目前这种同步升降平台被应用于光伏,AGV小车,水利,仓储设备等行业,供不应求。常见的同步升降平台有两台联动,四台联动,八台联动等等,可根据所要举升平台的跨度,工况等来选择需要联动的台数和形式。常见的组合形式有T型,I型,H型,U型等。

    大速比重负载丝杆升降机

    减速机是一种动力传递机构,丝杆升降机和减速机模块化组合,速比多样化,安装形式可任意组合,可配置蜗轮蜗杆减速机, 齿轮减速机, 行星减速机, 承载力大且运行平稳。

    美标丝杆升降机

    美标丝杆升降机又称两底脚丝杠升降机,与普通梯形丝杆升降机不同的是,美标丝杠升降机壳体下端只有两个安装孔,对于安装空间受限的客户来说,可以选择这款产品。它还具有体积小、结构紧凑、 重量轻、安装方便、使用灵活、配套形式多样等优点,可以单台或者组合使用,能按照一定程序准确地控制、调整提升或者推进的高度,可以用电机或者其它动力带动,也可以手动。 它有不同的结构形式和装配形式,且提升高度可按用户的要求定制。

    防旋转—梯形丝杆升降机

    防旋转丝杆升降机是一种由蜗杆带动蜗轮,蜗轮加工内螺纹和丝杆连接,丝杆做直线运动的传动设备。对开丝杆升降机来说,使用中如果丝杆头部不固定,丝杆会原地打转不能做上升,下降的动作,这种情况下需要加防旋转装置了。通过键防旋或防旋转块,来让升降机做直线升降运动。

    防旋转—滚珠丝杆升降机

    防旋转滚珠丝杆升降机,对于丝杆升降机来说,在使用期间如果丝杆头部不固定,那么丝杆会原地打转不能做上升下降的动作。需加防旋转装置才能保证升降机的直线运动。当丝杆升降机需要单台顶升物体,在物体没有固定、又没有导向装置的情况下,又需要直线上升下降时则需要配防旋转块防旋,丝杆升降机的防旋转功能可以起到非常好的防护作用。
