安全螺母仅应用于梯形丝杆升降机上,安全螺母安装在主螺母的上(下)方,正常工作状态时不承受轴向载荷,同时只能对单向负载起保护作用。当螺母丝杆磨损失效时,安全螺母将承担全部载荷,当工作螺母超过丝杆螺距的20%时,需立即更换工作螺母

  • 产品详细信息

     产品介绍


      安全螺母丝杆升降机 ,包括主螺母,安全螺母和丝杆,主螺母位于安全螺母上部且两者分别与丝杆螺纹连接,主螺母底面和安全螺母顶面上分别设有对应的槽体和凸台,凸台插入槽体内且凸台外侧侧壁与槽体内部侧壁之间接触构成水平限位结构,凸台端面和槽体底面之间设有固定间隙。可以通过固定间隙直观地观察螺母的磨损程度,在磨损量达到临界值时必须更换承载螺母,以此避免由于螺母的梯形牙被磨穿而对设备造成损坏的危险。

       安全螺母是一种非常实用非常安全的部件。在丝杆升降机运动时并不能承受太多的侧向力,如果侧向力变大,会造成升降机部件的磨损,减少使用寿命,甚至造成丝杆脱落的危险,如果加上这个安全螺母,就可以避免这种情况的发生。


    安全螺母作用

    1)在螺母螺纹过度磨损的情况下,负荷将从标准螺母转移到安全螺母。这也将提供视觉磨损指示,当标准提升螺母磨损时,安全螺母之间的间隙减少为零。

    2)在不太可能发生的灾难性螺母螺纹失效的情况下,安全螺母将承受负载。如果提升螺母或齿轮上的螺纹失效或磨损,那么安全螺母将支持负载。承载货物的安全性因此得到提高。


    视觉磨损指示

    安全螺母可用于监测升降螺母或蜗轮上升降螺纹的磨损情况。当螺母/齿轮上的提升螺纹磨损时,安全螺母和螺母/齿轮之间的间隙减少为零。这样就可以在零件磨损之前进行磨损监测和预防性维护计划。


    1670312661588360.gif  1670312661271612.gif





  • 照片

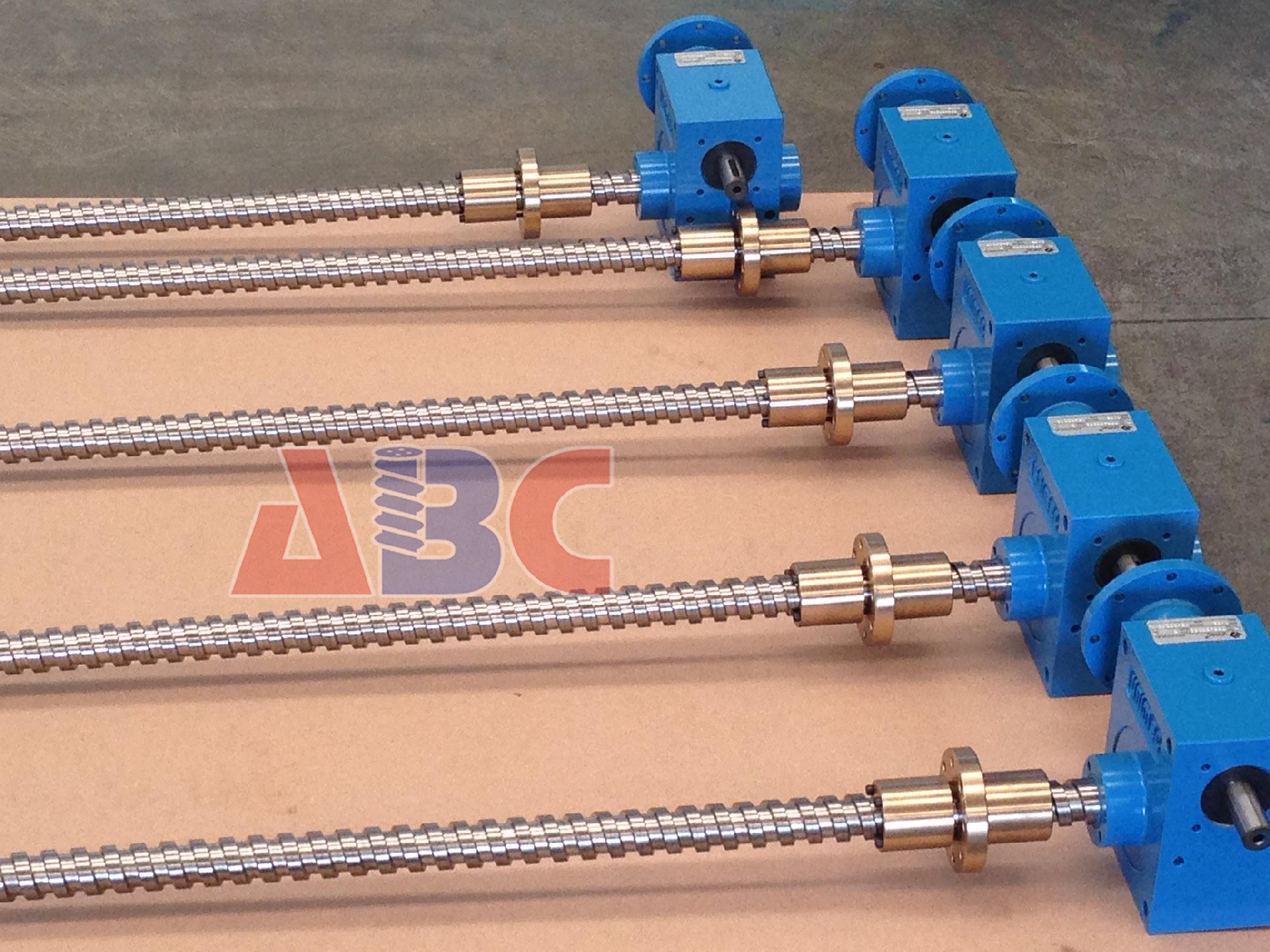

    1670312769200710.jpg  1670312843828323.jpg


  • 视频
  • 案例


  • 下载
    安全螺母丝杆升降机
    安全螺母丝杆升降机 PDF格式
