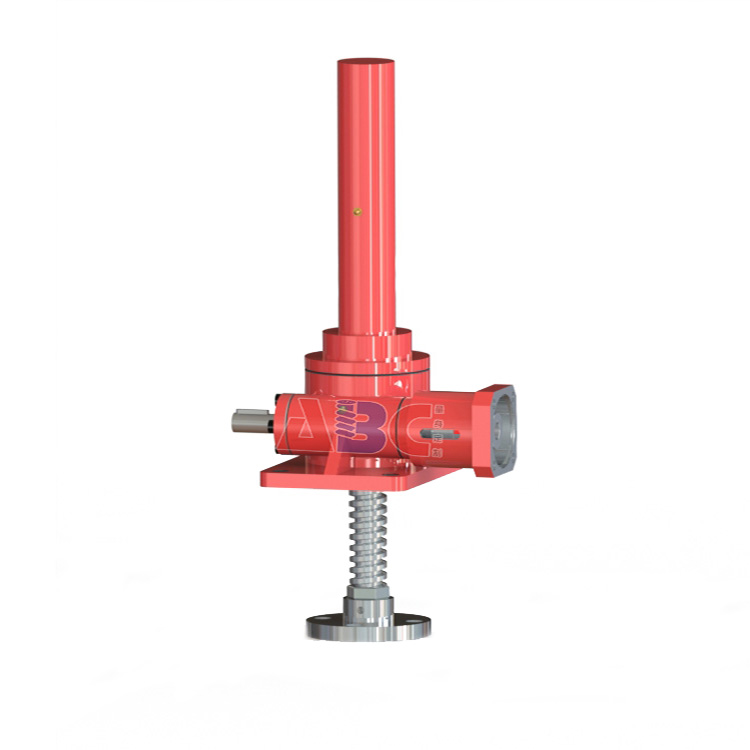

电动丝杆升降机载重范围广,可自锁,精度高,根据现场使用工况要求可以安装不同驱动源或者电机,例如:伺服电机、防爆电机、异型电机等配套驱动,可实现精准化控制 (可按客户需求定制)

  • 产品详细信息

    产品介绍及特点


      电动丝杆升降机是自升式的基础部件,通过蜗轮驱动丝杆完成升降、下降、推进、倒立等功能。由于采用电机驱动,因此比手动丝杆升降机效率更高。电动丝杆升降机包括丝杆升降机和电机。丝杆升降机可以是梯形丝杆升降机高精度滚珠丝杆升降机。电机可以是高精度伺服电机、步进电机、斜齿轮电机、蜗轮电机、三相异步电机以及12v、24v、48v的直流电机和直流齿轮电机等。如果是高精度滚珠丝杠升降机,则需要制动电机或外部锁紧装置来维持位置。电动丝杆升降机可以根据客户的要求和参数进行选型。


    联接方式

    (一) 直联—丝杆升降机输入端法兰与电机直接连接

    1. 用电机法兰直联,可以很好的让电机与升降机同心

    2. 用电机法兰连接后,无需固定电机,电机法兰本身把电机与升降机相固定好了

    3. 用电机法兰连接,运行更平稳

     (二) 丝杆升降机的蜗杆与电机轴用联轴器连接

    1. 用连轴器连接减速电机,也有一定的优势功率不受限制

    2. 联轴器不用考虑与升降机孔匹配,电机配电机法兰

    3. 电机功率小于升降机极限承载功率可以使用联轴器材

    4. 大吨位的升降机须要用联轴器联接,以免对升降机产生很大的径向力


    1670296833189960.jpg  1670296833490229.jpg


    优点

    1. 可采用不同的头部形式,如光柱端/螺纹端/法兰端/销孔端/叉销端/球形铰接

    2. 自锁能力

    3. 可直接由直流电机或交流电机驱动

    4. 可定制不同颜色

    5. 安装方便,操作灵活

    6. 高可靠性和稳定性

    7. 可根据客户需要定制






  • 照片



    1670297377852209.jpg  1670297377829079.jpg


  • 视频

  • 案例


  • 下载
    电动丝杆升降机
    电动丝杆升降机 PDF格式
